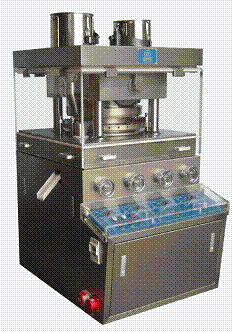

آلة ضغط الأقراص الدوارة ZP31E

تكنولوجيا جديدة لـ ZP31E
1. أجزاء فتح الأبواب الزجاجية العضوية الشفافة مركبة في الجزء الأعلى لغرفة الضغط ، مما يجعلها نظيفة وبراقة و نظيفة .
2. غرفة الضغط مصممة مع لوحة قاعدية مدمجة من الفولاذ المقاوم للصدأ لتمنع تسرب المسحوق من إلى الخزانة .
3. يتم عرض متغيرات تعبئة المواد وضبط الضغط بشكل رقمي بالتالي فمن الصعب للمستخدمين من إحداث أخطاء في التشغيل .
4. سكة التوجيه العلوية القابلة للتبديل تحتاج فقط لتبديل دائرة السكة بعد الاستخدام لفترة طويلة من دون تفكيك الجزء الأعلى واستبدال قاعدة السكة ، وذلك لتوفير الوقت والعمل والتكلفة .
5. إن آلة ضغط الأقراص الخاصة بنا تطبق جهاز تحويل الترددات من ميتسوبيشي لتنظيم متغير السرعة المستمر وهو يعمل بواسطة محرك ABB 4kw .

تحسينات نموذج ZP31E-1 وفقاً لـ ZP31E
1. صندوق التشغيل الدودي قد تم تركيبه بتروس دودية و محامل إضافية مثبتة في الجزء السفلي للقضيب الرئيسي ، حيث يتم تركيب التروس الدودية ، لزيادة الكفاءة بشكل عام .
2. آلة ضغط الأقراص الدوارة 1-ZP31E تستخدم قضيب ضغط ومحامل ذات حجم كبير وذلك لتحمل ضغط أكبر .
3. كما أنها تعتمد محرك 5.5kw بدلاً من محرك 4kw مع محول تردد مماثل .
4. كلا من الصفيحة الوسطى والصفيحة العليا للآلة قد تم تكبيرهم بنسبة 1 سم لتحمل ضغط أكثر ولتحسين استقراريتها .
5. مع ضغط أكبر ، فإن الآلة من النوع المقوى يمكن تحمل 10 طن من الضغط في حين أن النوع الإعتيادي يمكنه تحمل 8 طن فقط .

إن آلة ضغط الأقراص الدوارة ZP31E-1 سوف تكون متماثلة بشكل كبير مع النسخة الجديدة من معايير GMP . وإذا احتاج الزبون فإنه يمكن تجهيز هذا المنتج بجهاز استشعار لضبط الضغط ، و جهاز برمجة PLC و شاشة باللمس لضبط وعرض البيانات لتسهيل التشغيل ، كما وقد تم تزويدها بمنفذ USB لتجميع البيانات أثناء عملية الضغط وغيرها .

الخصائص الهيكلية
1. آلة ضغط الأقراص الدوارة ذات الضغط المزدوج هذه تستخدم قوالب غير قياسية لصنع أقراص مضغوطة من الجهتين . فهي تقوم بضغط المواد الحبيبية في أقراص دائرية وفي أقطار كبيرة وأشكال أخرى وفق مواصفات مختلفة .
2. مع لفة الضغط المبدأية و لفة الضغط القياسية ، فإن هذه الآلة تقوم بصناعة الأقراص بجودة محسنة .
3. وحدة التنظيم مع عجلة اليد تقدم عرض رقمي للبيانات لعملية تشغيل مرنة ودقيقة . علاوة على ذلك ، فهي تبسط عملية تعبئة المواد وعملية ضبط سماكة الأقراص .
4. إن آلة ضغط الأقراص الدوارة هذه هي سهلة التشغيل مع موثوقية وأمان عالية . عند حدوث حمولة زائدة ، فإنها سوف تتوقف تلقائياً بسبب وحدة الحماية من الحمولة الزائدة الخاصة بها .
5. لقد قمنا بإتخاذ سلسلة من الإجراءات لمنع تلوث الأقراص . على سبيل المثال ، تم ختم الغطاء الفولاذي بشكل جيد ، جميع الأجزاء المتصلة مع الدواء مصنوعة من الفولاذ المقاوم للصدأ أو مطلية لتكون غير سامة ومقاومة للتآكل . بالإضافة إلى أن العمود قد تم معالجة سطحه ليكون مقاوم للتلوث .
6. غرفة الضغط الشفافة هذه يمكن فتحها بشكل كامل للتنظيف والصيانة . بالإضافة ، تم تجهيز غرفة الضغط بتجهيزات إضاءة آمنة .
7. يمكن ضبط الآلة أيضاً لصنع أقراص بألوان مزدوجة .

المتغيرات التقنية
النموذج ZP31E ZP31E النموذج المقوى (ZP31E-1)
القالب (مجموعة) 31
أقصى ضغط (kN) 80 100
أقصى ضغط مبدأي (kN) 10
أقصى قطر للقرص (mm) 22 ( أشكال خاصة 25)
أقصى عمق للتعبئة (mm) 15
أقصى سماكة للقرص (mm) 6
سرعة دوران العمود (r/min.) 10-24
أقصى قدرة إنتاجية (pc/h) 89280
قطر الثقب (mm) 26
طول الثقب (mm) 115
القطر الخارجي للقالب الأوسط (mm) 36
ارتفاع القالب الأوسط (mm) 22
قوة المحرك (kw) 4 5.5
الحجم الكلي (mm) 1100×1150×1680
الوزن الصافي (kg) 1850
